MICONEX 2011中的傳感器新品 作者：卞正崗，中國儀器儀表行業協會現場總線專業委員會 由中國儀器儀表學會主辦的第22屆多國儀器儀表學術會議暨展覽（MICONEX 2011）會于2011年8月30日至9月2日在北京國際展覽中心順利舉行，除了一系列學術活動以外，還有20多個國家和地區的500余家中外企業的近萬種儀器儀表等新型產品集中展示，代表了當今國際流量控制與儀器儀表的先進技術。本文僅就傳感器這個側面來介紹展覽會中一些情況。 氣體傳感器 這次展會中，利用氣敏功能材料（或稱氣敏元件）等制成氣體傳感器產品的參展商較多。鄭州煒盛電子科技有限公司是中國傳感器領域第一家上市公司，成立于2002年，煒盛公司產品包括紅外氣體傳感器、電化學氣體傳感器、平面半導體氣體傳感器、載體催化元件、半導體氣體傳感器，熱傳導式氣體傳感器、固體電解質型氣體傳感器和熱線型氣體傳感器等八大系列130多種產品。檢測氣體種類范圍覆蓋絕大多數氣體，如甲烷、丙烷、氫氣等；還覆蓋多數毒性氣體，如一氧化碳、硫化氫、苯等。 煒盛公司還展出了采用新一代MEMS技術的MEMS氣體/液體流量傳感器和用于人體運動檢測（防盜報警感應門、感應燈具、感應開關用途）的熱釋電紅外傳感器等新產品，相鄰展臺還有采用煒盛傳感器產品而構成儀表和完整解決方案的河南漢威電子股份有限公司，他們的安防環保儀器和監控網絡產業鏈完整，形成“傳感器、智能儀表、物聯網”三個方向，并形成產業集團。 展會上，作為世界著名的氣體傳感器制造商，英國e2v公司展出了紅外傳感器、電化學傳感器等展品。該公司傳感器系列包括催化燃燒、紅外、電化學、熱導率傳感器及微型傳感頭，固定氣體探測頭等100多種型號的產品，通過歐盟ATEX認證。此外還涉及射頻、微波和光電器件等產品。 城市技術有限公司是美國霍尼韋爾集團的成員，一個具有獨立品牌的氣體傳感器事業部門，產品系列繁多，分3、4、5、7系列、醫用系列、汽車系列、MICROceL、MICROpeL微型氣體傳感器系列、SensorC、Sixth Sense等系列，號稱十大產品系列。該公司的三大傳感技術是：電化學、催化珠和紅外。目前該公司生產針對28類氣體的300余款氣體傳感器，是世界上擁有最完整產品種類的氣體傳感器制造商。 展會上，將氣體傳感器組裝成儀器儀表的公司有深圳市特安電子有限公司等，他們采用ZA的傳感器，制造有毒、易燃易爆氣體報警裝置，2010年銷售額達2億多元人民幣，在國內設有33個技術服務中心。新產品ESD200可燃/有毒氣體探測器采用智能傳感器設計，防爆認證為Exd II CT6，轉出除4~20mA外有A1、A2兩組繼電器，ESD3000 HART通訊，ESD500帶CAN總線，以上產品檢測原理為催化燃燒式/電化學式。該公司有不少產品通過船級社認證。

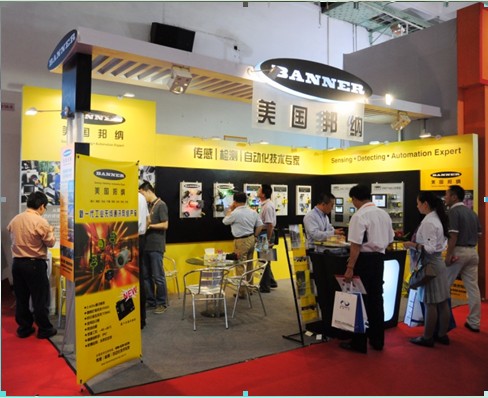

邦納展示了以工業控制器、視覺、無線、及工業指示燈為主的動態模擬解決方案。邦納新一系列光電產品“LH系列高精度激光位移（及測厚）傳感器”可以穩定地工作在高速、非接觸的情況下，可靠地檢測各種被測物體。 流量傳感器 作為以流程工業檢測儀表為主的展覽會，流量傳感器和變送器當然是熱點。科隆測量?jī)x器（上海）有限公司及中德合資承德熱河克羅尼儀表有限公司全面展示了流量和液位測量?jī)x表。電磁流量計、質量流量計、超聲波流量計、轉子流量計、渦街流量計、流量開關、聲納流量計等很全面。 其中，超聲波流量計中ALTOSONIC V高精度5聲道超聲波流量計、ALTOSONIC III 3聲道超聲波流量計均符合貿易交接的標準OIMLR 117和API，精度≤測量值的±0.15%，重復性是測量值的±0.02%，產品用于石油、石油產品和液化氣的貿易計量，前者儀表口徑DN100~600，后者儀表口徑DN50~1000，工作溫度前者 聲納流量計用于SONARtrac VF-100體積流量監測系統（監視單相流和多相流以及漿料的精確運行）、SONARtrac GVF-100體積含氣率監測系統（實時流量夾帶空氣/氣體，能夠監測和/或評估過程變化對過程效率和質量影響等）、SONARtrac VF/GVF-100體積流和體積含氣率監測系統。 由于超聲波流量計可用于貿易交接，所以對精度要求很高，這也促使技術進步，又由于熱量表的節能需求，超聲波熱量表也成為這次展會上的熱點。下面就以北京遠東儀表有限公司FELR1000系列熱量表為例進行介紹。該熱量表由計算機、配對溫度傳感器和流量傳感器組成，將配對溫度傳感器分別安裝在入口或出口管上，流量傳感器發出流量信號，配對溫度傳感器提供進出口水的溫度信號，計算機采集流量信號和溫度信號，經過計算顯示出載熱液體從入口至出口所釋放或吸收的熱量值。整體式超聲波熱量表沒有活動零部件，機械壽命長，解決了機械式熱量表在壽命和性能方面的不足，適用于計量住宅及公共建筑采暖耗熱量和中央空調系統供熱量，也可用于工業領域。 關于熱量表展商，還有重慶市偉岸測器制造股份有限公司，他們的VH系列超聲波熱量?jī)x表及WAM200集中器/WAH2000抄表系統，已經應用在甘肅榆中、寧夏吳忠、大連、鶴壁、呼和浩特，預計在2011年推廣安裝熱量表臺數將超過20萬臺。唐山匯中儀表股份有限公司除有SCL-61D系列超聲水表外，還有CRL-H(L)戶用超聲熱（冷熱）量表、CRL-G-D樓棟超聲熱（冷熱）量表、CRL-G多聲道工業型超聲熱（冷熱）量表三種，其特點是流量、積算、顯示于一體，無機械轉動零件，不容易損壞，維護量小，使用壽命長，特別適用于雜質含量高的水質，并有GPRS/GSM無線遠程抄表系統、CRL-H戶用超聲熱量表集抄系統等。大連海峰儀器發展有限公司專業從事超聲波流量計、水表、熱量表等系列產品的研發和生產，產品出口到國外。 流量傳感器中，電磁流量計原理雖然古老，即基于法拉第電磁感應定律，但這些年發展很快，橫河電機公司的ADMAG AXR為兩線制電磁流量計，為全新的雙頻勵磁兩線制電磁流量計，與四線制相比，節電1%~4%，可直接與DCS I/O連接，電源電壓14.7~35V DC，輸出信號除電流輸出外，有數字輸出，符合HART標準，有報警和狀態信號等；直流脈沖勵磁方式的四線制的AMMAC SE電磁流量計已國產化了，有十萬臺的應用實績，精確度為指示值的0.5%（ 此外，還有各種流量計，如合肥精大儀表股份有限公司（原合肥儀表總廠）有多項產品：LLT螺旋轉子流量計、OI系列橢圓齒輪流量計（及LC系列）、LL智能一體化腰輪流量計、LBJ金屬刮板流量計、VA型壓電式渦街流量變送器（及VAS、VAL型插入式）、LWGY型液體渦輪流量計（及LWQ型氣體渦輪流量計）、LUXQ旋進旋渦流量計、LFX型分流旋翼蒸汽流量計、LS型旋轉活塞流量計、LZ系列金屬轉子流量計，而且都在生產并滿足市場的需求。 以上所述都屬于體積流量測量方式，而作為流量測量方式的另一類為質量流量測量方式，在本次展會上有多家企業展示科氏力質量流量計，還有少數幾家展示熱式質量流量計（CS儀表公司的VA 450熱式質量流量計）。本文僅就科氏力質量流量計及傳感器介紹一些情況。西門子公司SITRANS F C科氏力質量流量計為0.1級的高精度，提供多參數的測量模式，有質量流量、體積流量、密度，組份流量（Brix、Plato）和溫度；測量結果不受被測量介質的壓力、溫度、密度、電導率和粘度變化的影響，無可動部件，無易磨損結構等，其傳感器MASS 2100 DI 1.

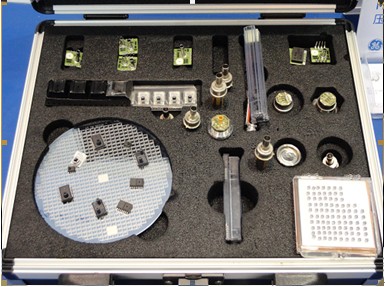

[DSC_8939.jpg，此圖片上下邊緣各裁去一部分] 展會期間，艾默生過程管理公司參加了同期舉辦的中國流程工業信息化與可持續發展高峰論壇和第二屆現場總線在中國—發展與應用學術會議。艾默生的無線產品已可以覆蓋90%以上的常規流程監測需要，并且還在不斷提高性能并推出新品。 壓力傳感器及其它 作為物性型固態傳感器，壓力傳感器在本次展會上展品最多，它在流程工業以外，汽車、大型機械設備中也大量使用。沈陽儀表科學研究院展出了硅壓阻敏感芯片（含多參數壓力敏感芯片）、OEM壓力傳感器（含低、中、高量壓力傳感器，低、中、高量程高溫高壓力傳感器）、硅電容差壓傳感器敏感芯體、硅壓阻復合壓力傳感器等，GE公司展出了P系列硅壓力芯片（7種）、NPC低中壓芯片（4種）、NPH固態壓力芯片（2種）、NPI不銹鋼介質隔離壓力充油芯體（7種）、NPP貼片封裝壓力芯片等。特別是NPP塑料封裝的大批量生產和引腳結構封裝技術的應用，為OEM用戶提供了低成本傳感器芯片的方案。所以壓力傳感器和變送器OEM產品廠商很多，如麥克傳感器公司號稱有中國自己的OEM壓力傳感器，其他類似廠商有江蘇恩泰傳感器有限公司等。 展會上，物位儀表包括雷達物位、激光物位等儀表產品，電化學儀器儀表，物性與成分量的相關儀表，都有豐富展品。 此次TDK-EPC公司在TDK展位上展出其廣泛應用于汽車、工業和消費電子的溫度、濕度和壓力傳感器。產品亮點是帶接口的微型校準壓力傳感器，它可幫助客戶減輕由于處理測量信號而造成的高昂研發成本。 全球最小型封裝的數字氣壓傳感器T5400，尺寸僅為2.78×2.23× 愛普科斯（EPCOS）推出經擴展的MiniCell™系列壓力變送器。該系列全球最小的介質隔離式差壓變送器可用于0到500 hPa和0到2500 hPa范圍內的非對稱測量。此外，后續版本提供用于-500到+500 hPa和-2500到+2500 hPa范圍內的對稱測量。  [通用_2_1_MEMS壓力傳感器_DSC00868.jpg] GE檢測控制技術展出的MEMS壓力傳感器。該公司新推出NPA壓力傳感器產品。 本屆展會上，GE 檢測控制技術展示了最新推出的多款高科技傳感器產品。產品系列涵蓋核心晶圓芯體、傳感器以及各種信號校驗及便攜設備。用于測量包括氣體及液體壓力、溫度、流量、電信號、CO2和震動等多種關鍵指標。 GE Nova 數字調理壓力傳感芯片及芯體，體積小、精度高、帶有壓力溫度雙重輸出，對當前許多需要即裝即用，無需繁復校準的應用是一個經濟有效的理想方案。Nova成熟穩定的TPMS胎壓監測傳感解決方案在國際級國內市場擁有大量忠誠客戶和成功經驗。GE Nova壓力傳感器主要應用于醫療（血壓計、呼吸機）、工業（氣壓、液壓）及汽車等領域。 GE Telaire二氧化碳傳感器在建筑和汽車空調系統中被廣泛使用。它不僅提高了室內空氣質量，而且大幅節省了能耗，為各種公共建筑節約了大量的運營成本。同時展出的還有紅外等Nova其他多款不同用途的傳感產品。 GE Druck（德魯克）UNIK5000傳感器是采用模塊式設計和精益的硅制造技術制成，并可根據客戶實際系統設計需求，為客戶提供定制服務的壓力傳感器其靈活性、通用性、準確性和可靠性，廣泛適用于石化、電力、造船、航空、軌道、測試等各種行業；最新款的 DPI620是一站式移動校驗儀系統，集成Hart抄送和多信號校驗于一體，顯著減少用戶配置設備的數量，簡化培訓和提高操作安全性以及減少用戶成本等特點；GE ADTS 系列，是為民用航空設計的高可靠、緊湊型、高精度的大氣數據測試系統。 在此次展會上，麥克傳感器推出世界首款鈦壓力傳感器，同時發布了新式焊接差壓傳感器、低壓OEM傳感器等自主研發的新產品。 新一代MPM4889通用型壓力變送器是麥克傳感器有限公司研制的新型通用經濟型產品。它采用高穩定、高可靠性的壓阻式壓力傳感器和數字補償修正技術的專用IC電路，經過整機溫度補償與性能測試，并且可以通過電位器校零點和滿量程輸出，廣泛適用于工業控制、過程檢測、化工、電力、水文、地質等行業的流體壓力的檢測和控制。 今年的新產品還有取得礦用證的礦用壓力變送器，采用全鈦材質，適用于各種復雜工況。量程涵蓋了從0.1MPA到60MPA。自主專利，產品均經過計量許可認證。
|
